Case Study – NAVA im Einsatz bei der Nordwasser GmbH

In der Hansestadt wird’s digital

Paderborn, November 2021.

Im Rahmen ihrer Digitalisierungsstrategie setzt die Nordwasser GmbH aus Rostock bei der Vermessung von Grundstücksanschlüssen auf die App NAVA.

Digitalisierung der Hausanschlussvermessung

Die Nordwasser GmbH realisiert pro Jahr ungefähr 800 Baumaßnahmen mit ca. 1.000 Einmessungen von Grundstücksanschlüssen. Wie bei vielen Netzbetreibern üblich, erfolgte dieser Prozess zuvor manuell und formulargebunden und nur mit wenig Systemunterstützung. Der Weg der Messergebnisse führte über Medienbrüche und war daher mit hohem Zeitaufwand verbunden. Formulare wurden per Hand ausgefüllt, die Messungen wurden auf Papier dokumentiert, gescannt und gemailt oder sogar per Kurier versendet. In der Technischen Dokumentation kamen weitere manuelle Schritte hinzu, bis der „Idealzustand“ im GIS letztlich erreicht wurde. Eine Digitalisierung lag auf der Hand, schließlich ist die Umsetzung digitaler Prozesse und Strukturen ein wesentliches Handlungsfeld des kommunalen Unternehmens. An dieser Stelle kam die App NAVA ins Spiel. Sie wurde zu einem wichtigen digitalen Baustein bei der Errichtung von Grundstücksanschlüssen und zu einem Beschleuniger des Gesamtprozesses, an dem unterschiedliche Abteilungen und Standorte beteiligt sind.

Hohe Anforderungen an die Software

Vor der Systemeinführung stand die Marktsondierung vor dem Hintergrund sorgfältig aufgenommener Anforderungen. Die Expertise in allen GIS-Fragen brachte die Technische Dokumentation der Nordwasser ein. Deren Sachgebietsleiter Stefan Hammann war maßgeblich an der Systemeinführung beteiligt: „Unsere Anforderungen haben wir abteilungsübergreifend koordiniert. Mit dabei waren auch das Anschlusswesen mit den Grundstückssachbearbeitern, der Netzbau mit den Meistern und Monteuren als Anwender der App und der Bereich IT-Anwendungen, der die Themen Systemintegration und Mobile Device Management verantwortet.“ In der anschließenden Ausschreibung mussten die Projektpartner ESN und Mettenmeier mit NAVA den Beweis antreten, dass sie das formulierte Lastenheft erfüllen: Bei wichtigen Kriterien, wie der „Abbildung des bestehenden Workflows“ und der „Bedienung durch die Sachbearbeiter im Anschlusswesen“ konnte NAVA mit leicht konfigurierbaren Auftragsvorlagen und Bauteilekatalogen punkten. Zum Beispiel wurden die relevanten GIS-Felder mit repräsentativen Skizzen abgeglichen und eingerichtet. Auch wurden wichtige Felder für die Zuordnung von Aufträgen und Aufgaben zum Grundstückssachbearbeiter und zum ERP-System „kVASy“ ergänzt. „Auf diese Weise wollten wir sicherstellen, dass wir bewährte Arbeitspraktiken beibehalten und gleichzeitig den Prozess vollständig digitalisieren,“ so Hammann. Im NAVA-Manager legt der Sachbearbeiter zu jedem Hausanschluss¬antrag einen Auftrag an und übermittelt diesen per Knopfdruck wahlweise an die NAVA-App der Monteure der Nordwasser oder zukünftig an einen Dienstleister.

Einmessung per Smartphone durch die Monteure

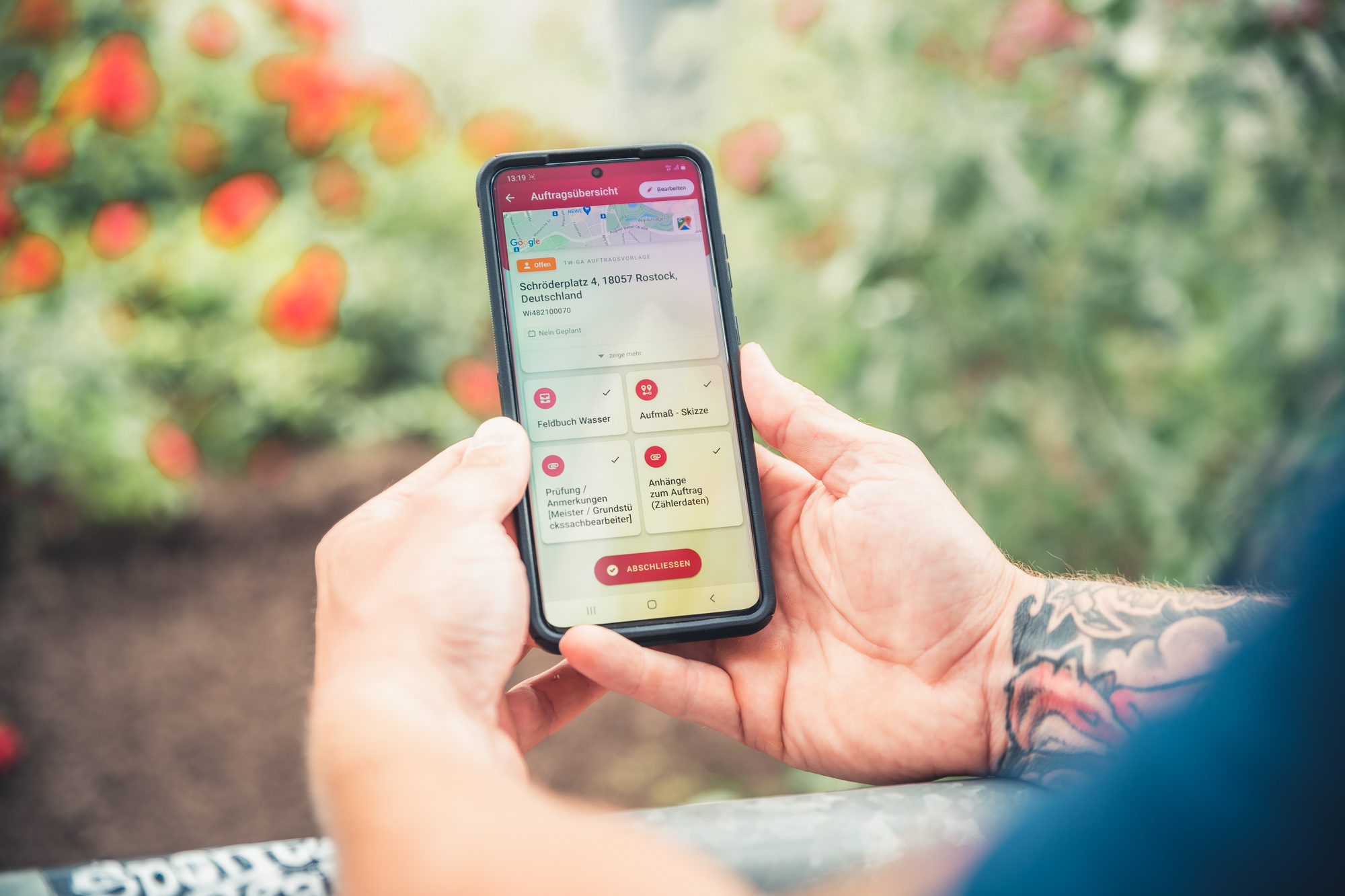

Nachdem der Grundstücksanschluss gelegt wurde, arbeitet der Monteur vor Ort alle weiteren Schritte mit der App ab: Sachdaten wie Material oder Dimensionen erfassen, Formularfelder des Feldbuchs ausfüllen, Zählerstände und Bauteile fotografieren und nicht zuletzt die Aufnahme der Messdaten und die Anfertigung der Skizze. Dazu nimmt er zunächst eindeutige Bezugspunkte (Fluchtpunkt, Nullpunkt) für die Einmessskizze auf, zum Beispiel die Gebäudeecken oder bereits im GIS dokumentierte Objekte wie Schächte. Anschließend misst der Monteur die Bauteile, angefangen mit der Ventilanbohrschelle oder dem Wasserabzweig über den kompletten Leitungsverlauf mit seinen Knickpunkten bis hin zur Hauseinführung. Im abschließenden Prüfmodus validiert die App die Punkte und überführt diese in eine Skizze mit automatischer Orthogonalbemaßung und absoluter Georeferenzierung durch den Monteur. Der Leitungsverlauf wird zusätzlich über Fotos visualisiert, die bei der Messung aufgenommen und den Bauteilen zugeordnet werden.

Fotos: Nordwasser

Von der Baustelle per Schnittstelle direkt ins GIS

Bei der Integration der vor- und nachgelagerten Systeme spielt die Smallworld-Schnittstelle eine zentrale Rolle. Sobald der Monteur den Grundstücksanschluss mittels mobiler Endgeräte eingemessen hat, startet ein durchgängig digitaler Prozess, der bis ins GIS reicht. Weil NAVA als Cloud-Lösung automatisch zwischen der Baustelle und dem Büro synchronisiert, stehen alle erfassten Auftragsinformationen sofort auch im NAVA-Manager im Innendienst zur Verfügung und werden über die Schnittstelle an das Smallworld GIS übertragen. Die Technische Dokumentation georeferenziert den Auftrag anschließend anhand der Bezugspunkte im GIS und wandelt die eingemessenen Bauteile mithilfe der in den 3D-Punkten enthaltenen Sachdaten in die korrekten Objektklassen um. Dabei wird die Skizze per Translation und Rotation auf den Nullpunkt und die Flucht eingepasst, um den gesamten Anschluss in den GIS-Datenbestand zu überführen. Auf diese Weise ist Nordwasser heute in der Lage, die Grundstücksanschlüsse sehr effizient im GIS zu erfassen. „Mit der Einführung von NAVA reduzieren wir den bürokratischen Aufwand im Prozess insgesamt um ca. 50 %“, freut sich Stefan Hammann. „Dazu gehören ineffiziente Tätigkeiten wie das Kopieren, Lochen, Scannen, Weiterleiten oder mehrfaches Abspeichern, aber auch Rückfragen zu Handskizzen oder fehlenden Messwerten.“

Smallworld-Schnittstelle – Projektpartner ESN und Mettenmeier arbeiten Hand in Hand

Die Schnittstelle überträgt die eingemessenen Skizzen mit allen Bauteilen, Fotos und PDF-Dokumenten ins GIS, wo diese mit wenigen Mausklicks georeferenziert und mit allen Bauteilsachdaten in der Smallworld-Datenbank „3D-Messung“ gespeichert werden, die zum 3D-Modell der Schnittstelle gehört. Die anschließenden Konstruktionsarbeiten erledigt die Schnittstelle automatisch. Die von Nordwasser gewünschten Schnittstellenanpassungen haben ESN und Mettenmeier zeitnah umgesetzt. Sie sichern die Kompatibilität aller von ESN bereitgestellten Fachschalen und sind sowohl für eine manuelle als auch für eine automatisierte Weiterverarbeitung zur Objektbildung im GIS die gemeinsame Basis.

Überzeugende Genauigkeit

Bei den Anforderungen stand auch die Genauigkeit der Messungen ganz weit vorn. Weil diese bei der NAVA-App stark von der eingesetzten Hardware abhängt, hat Nordwasser zuvor einen Test beauftragt, in dem mehrere Smartphone-Modelle miteinander verglichen wurden. Die Entscheidung fiel auf das Samsung Galaxy S20+, das mit wenigen Zentimetern Abweichung von der tachymetrischen Vermessung deutlich unter der berühmten Spatenbreite bleibt. Auch die eigenen Feldtests der Nordwasser bestätigten die guten Messergebnisse des Gerätes, für das Mettenmeier im Rahmen der Wartung den Support von NAVA zusichert. Die integrierte Qualitätssicherung der App trägt ebenfalls zur Genauigkeit der Messung bei. „Über ein Ampelsystem sieht der Monteur bereits vor Ort, ob das interne Modell der App ausreichend Daten für eine genaue Messung hat“, erklärt Stefan Hammann. „Ein weiterer Faktor ist die Schulung der Mitarbeiter, denn die Bezugspunkte und der Leitungsverlauf sollten genau anvisiert werden.“ Im GIS zeigt sich die Genauigkeit dann beispielsweise bei einem Vergleich der NAVA-Skizze mit bereits existierenden tachymetrisch gemessenen Schachtkoordinaten. Die Orientierung an vorhandenen Referenzpunkten bringt noch einen weiteren Vorteil mit sich: „Mit NAVA sind wir heute in der Lage, Gebäudeanschlüsse in Neubaugebieten lagegenau ins GIS einzuarbeiten, bevor die amtlichen ALKIS-Daten zu den Liegenschaften vorliegen.“

Abwasser-Grundstücksanschlüsse im Visier

Mit der Einmessung von Abwasser-Grundstücksanschlüssen ist das nächste Teilprojekt bereits gestartet. Mithilfe von repräsentativen Anschlussskizzen und der bewährten NAVA-Konfiguration aus dem Trinkwasserbereich hat Nordwasser dafür bereits die Unterschiede herausgearbeitet. Dieses Delta liefert die wesentlichen Anforderungen für die Kanal-Konfiguration im NAVA-Manager, insbesondere an die Auftragsvorlage mit ihren Kopfdaten und den Feldbucheinträgen sowie die Bauteilkataloge und Bauteilformulare. Diese Anpassungen konnte Nordwasser bereits mit einfachen Systemkonfigurationen durch geschultes Fachpersonal lösen. Noch weniger Aufwand bereitet die NAVA-Schnittstelle zum GIS, weil sie im Standard bereits für die Nutzung weiterer Sparten wie Kanal vorbereitet ist. Geplant ist künftig auch die Ablösung des papierbasierten Schadensberichts durch digitale NAVA-Formulare. Dies betrifft etwa 250 Reparaturen an Trinkwasserleitungen pro Jahr inklusive anschließender Vermessung. Hinzu kommt die Einmessung fehlender Objekte wie Schächte oder Hydranten, deren Ergebnisse dann künftig ebenfalls per Schnittstelle an das GIS übertragen werden sollen.
